Modul 1 : General Input dan Output

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Pendahuluan

2. Tujuan

3. Alat dan Bahan

4. Dasar Teori

5. Percobaan

Percobaan

a. Tugas Pendahuluan 1
b. Tugas Pendahuluan 2
c. Laporan Akhir 1
d. Laporan Akhir 2

*Klik teks untuk menuju

1. Pendahuluan [Kembali]

    Pada Modul ini akan menjelaskan terkait input dan output pada Arduino.

2. Tujuan [Kembali]



    1. Memahami cara penggunaan input dan outout digital pada mikrokontroller.

    2. Menggunakan komponen input dan output sederhana dengan arduino.

3. Alat dan Bahan [Kembali]

   A. Alat

    a). Instrument

Multimeter

    b). Probes

Logic Probe

    c). Generators

Power Supply

B. Bahan



 Resistor

    a). Komponen Input

Keypad

    b). Komponen Output

LED

LCD

Seven Segment

    c). Komponen Lainnya



            -Mikrokontroler

Modul Arduino



4. Dasar Teori [Kembali]

A. Resistor

            Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom

            Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan  arus yang melewatinya

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

Tabel Kode Warna Resistor
Perhitungan untuk Resistor dengan 4 Gelang warna :

Cara menghitung nilai resistor 4 gelang

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
Perhitungan untuk Resistor dengan 5 Gelang warna :

Cara Menghitung Nilai Resistor 5 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

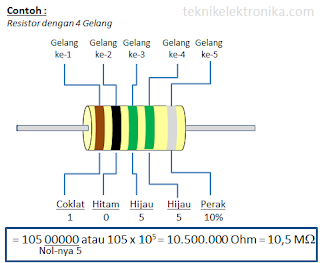

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.



Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi :
2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

B. Komponen Input

-Keypad

    Keypad adalah bagian penting dari suatu perangkat elektronika yang membutuhkan interaksi manusia. Keypad berfungsi sebagai interface antara perangkat (mesin) elektronik dengan manusia atau dikenal dengan istilah HMI (Human Machine Interface). Matrix keypad 4×4 pada artikel ini merupakan salah satu contoh keypad yang dapat digunakan untuk berkomunikasi antara manusia dengan mikrokontroler. Matrix keypad 4×4 memiliki konstruksi atau susunan yang simple dan hemat dalam penggunaan port mikrokontroler. Konfigurasi keypad dengan susunan bentuk matrix ini bertujuan untuk penghematan port mikrokontroler karena jumlah key (tombol) yang dibutuhkan banyak pada suatu sistem dengan mikrokontroler. Konstruksi matrix keypad 4×4 untuk mikrokontroler dapat dibuat seperti pada gambar berikut. Konstruksi Matrix Keypad 4×4 Untuk Mikrokontroler Konstruksi matrix keypad 4×4 diatas cukup sederhana, yaitu terdiri dari 4 baris dan 4 kolom dengan keypad berupas saklar push buton yang diletakan disetiap persilangan kolom dan barisnya. Rangkaian matrix keypad diatas terdiri dari 16 saklar push buton dengan konfigurasi 4 baris dan 4 kolom. 8 line yang terdiri dari 4 baris dan 4 kolom tersebut dihubungkan dengan port mikrokontroler 8 bit. Sisi baris dari matrix keypad ditandai dengan nama Row1, Row2, Row3 dan Row4 kemudian sisi kolom ditandai dengan nama Col1, Col2, Col3 dan Col4. Sisi input atau output dari matrix keypad 4×4 ini tidak mengikat, dapat dikonfigurasikan kolom sebagi input dan baris sebagai output atau sebaliknya tergantung programernya.

    Proses Scaning Matrix Keypad 4×4 Untuk Mikrokontroler Proses scaning untuk membaca penekanan tombol pada matrix keypad 4×4 untuk mikrokontroler diatas dilakukan secara bertahap kolom demi kolom dari kolom pertama sampai kolom ke 4 dan baris pertama hingga baris ke 4. Program untuk scaning matrix keypad 4×4 dapat bermacam-macam, tapi pada intinya sama. Misal kita asumsikan keypad aktif LOW (semua line kolom dan baris dipasang resistor pull-up) dan dihubungkan ke port mikrokontrolr dengan jalur kolom adalah jalur input dan jalur baris adalah jalur output maka proses scaning matrix keypad 4×4 diatas dapat dituliskan sebagai berikut.

C. Komponen Output

- LED (Light Emiting Diode)

    Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Tabel. Warna dan Material LED

	Warna	Panjanggelombang [nm]	Material semikonduktor
	Infrared	λ > 760	Gallium arsenide (GaAs)Aluminium gallium arsenide (AlGaAs)
	Red	610 < λ < 760	Aluminium gallium arsenide (AlGaAs)Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)
	Orange	590 < λ < 610	Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)
	Yellow	570 < λ < 590	Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)
	Green	500 < λ < 570	Indium gallium nitride (InGaN) / Gallium(III) nitride (GaN)Gallium(III) phosphide (GaP)Aluminium gallium indium phosphide (AlGaInP)Aluminium gallium phosphide (AlGaP)
	Blue	450 < λ < 500	Zinc selenide (ZnSe)Indium gallium nitride (InGaN)
	Violet	400 < λ < 450	Indium gallium nitride (InGaN)
	Purple	multiple types	Dual blue/red LEDs, blue with red phosphor, or white with purple plastic
	Ultraviolet	λ < 400	Diamond (235 nm) Boron nitride (215 nm) Aluminium nitride (AlN) (210 nm) Aluminium gallium nitride (AlGaN)Aluminium gallium indium nitride (AlGaInN) – (down to 210 nm)
	Pink	multiple types	Blue with one or two phosphor layers: yellow with red, orange or pink phosphor added afterwards, or white with pink pigment or dye.
	White	Broad spectrum	Blue/UV diode with yellow phosphor

-Liquid Crystal Display (LCD)

    LCD atau Liquid Crystal Display adalah suatu jenis media display (tampilan) yang menggunakan kristal cair (liquid crystal) untuk menghasilkan gambar yang terlihat. Teknologi Liquid Crystal Display (LCD) atau Penampil Kristal Cair sudah banyak digunakan pada produk-produk seperti layar Laptop, layar Ponsel, layar Kalkulator, layar Jam Digital, layar Multimeter, Monitor Komputer, Televisi, layar Game portabel, layar Thermometer Digital dan produk-produk elektronik lainnya.

    Teknologi Display LCD ini memungkinkan produk-produk elektronik dibuat menjadi jauh lebih tipis jika dibanding dengan teknologi Tabung Sinar Katoda (Cathode Ray Tube atau CRT). Jika dibandingkan dengan teknologi CRT, LCD juga jauh lebih hemat dalam mengkonsumsi daya karena LCD bekerja berdasarkan prinsip pemblokiran cahaya sedangkan CRT berdasarkan prinsip pemancaran cahaya. Namun LCD membutuhkan lampu backlight (cahaya latar belakang) sebagai cahaya pendukung karena LCD sendiri tidak memancarkan cahaya. Beberapa jenis backlight yang umum digunakan untuk LCD diantaranya adalah backlight CCFL (Cold cathode fluorescent lamps) dan backlight LED (Light-emitting diodes).

    Tabel :

    Grafik :

-Seven Segment

Piranti tampilan modern disusun sebagai pola 7-segmen atau dot matriks. Jenis 7segmen, sebagaimana namanya, menggunakan pola tujuh batang yang disusun membentuk angka 8 seperti ditunjukkan pada gambar 3.1. Menurut kesepakatan, huruf-huruf yang diperlihatkan dalam Gambar 3.1 ditetapkan untuk menandai segmen-segmen tersebut. Dengan menyalakan beberapa segmen yang sesuai akan dapat diperagakan digit-digit dari 0 sampai 9,  juga bentuk huruf A sampai F (heksadesimal).

Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7segmen, sehingga harus menggunakan decoder BCD ke 7-segmen sebagai antar muka. Decoder ini terdiri dari gerbang-gerbang logika yang masukannya berupa digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7-segmen.

    Layar tujuh segmen ini seringkali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik. Layar tujuh segmen ini terdiri dari 7 buah LED yang membentuk angka 8 dan 1 LED untuk titik/DP. Angka yang ditampilkan di seven segmen ini dari 0-9. Cara kerja dari seven segmen disesuaikan dengan LED. LED merupakan komponen diode yang dapat memancarkan cahaya. kondisi dalam keadaan ON jika sisi anode mendapatkan sumber positif dari Vcc dan katode mendapatkan sumber negatif dari ground.

D. Komponen Lainnya

-Arduino

Arduino Uno adalah salah satu papan mikrokontroller yang paling populer dan banyak digunakan dalam komunitas elektronika dan pemrograman. Dikembangkan berdasarkan platform open-source, Arduino Uno dirancang untuk memudahkan pengembangan berbagai proyek elektronika.



     Berikut merupakan gambar konfigurasi pin beserta penjelasan Arduino Uno :

1. Power USB, fungsi dari power usb pada modul Arduino adalah sebagai berikut:

• Media pemberi tegangan listrik ke Arduino
• Media tempat memasukkan program dari komputer ke Arduino
• Sebagai media untuk komunikasi serial antara komputer dan Arduino R3 maupun sebaliknya.

2. Crystal Oscillator, fungsi crystal oscillator adalah sebagai jantung Arduino yang membuat dan mengirimkan detak ke mikrokontroler agar beroperasi setiap detaknya.

3. Voltage Regulator, berfungsi menstabilkan tegangan listrik yang masuk ke Arduino.

4. Power Jack, fungsi dari power jack pada modul Arduino adalah sebagai media pemberi tegangan listrik ke Arduino apabila tak ingin menggunakan Power USB.

5. Pin Reset, berfungsi untuk mereset Arduino agar program dimulai dari awal. Cara penggunannya yaitu dengan menghubungkan pin reset ini langsung ke ground.

6. Pin Tegangan 3,3 Volt, berfungsi sebagai pin positif untuk komponen yang menggunakan tegangan 3,3 volt.

7. Pin Tegangan 5 Volt, berfungsi sebagai pin positif untuk komponen yang menggunakan tegangan 5 volt. Pin 5 volt sering juga disebut pin VCC.

8. Pin Ground (GND), fungsi pin GND adalah sebagai pin negatif pada tiap komponen yang dihubungkan ke Arduino.

9. Pin Penambah Tegangan (VIN), berfungsi sebagai media pemasok listrik tambahan dari luar sebesar 5 volt bila tak ingin menggunakan Power USB atau Power Jack.

10. Pin Analog, berfungsi membaca tegangan dan sinyal analog dari berbagai jenis sensor untuk diubah ke nilai digital.

11. Main Microcontroller, berfungsi sebagai otak yang mengatur pin-pin pada Arduino.

12. Tombol Reset, komponen pendukung Arduino yang berfungsi untuk mengulang program dari awal dengan cara menekan tombol.

13. Pin ICSP (In-Circuit Serial Programming), berfungsi untuk memprogram mikrokontroler seperti Atmega328 melalui jalur USB Atmega16U2.

14. Lampu Indikator Power, berfungsi sebagai indikator bahwa Arduino sudah mendapatkan suplai tegangan listrik yang baik.

15. Lampu TX (transmit), berfungsi sebagai penanda bahwa sedang terjadi pengiriman data dalam komunikasi serial.
16. Lampu RX (receive), berfungsi sebagai penanda bahwa sedang terjadi penerimaan data dalam komunikasi serial

17. Pin Input/Output Digital, berfungsi untuk membaca nilai logika 1 dan 0 atau mengendalikan komponen output lain seperti LED, relay, atau sejenisnya. Pin ini termasuk paling banyak digunakan saat membuat rangkaian.
    Untuk pin yang berlambang “~” artinya dapat digunakan untuk membangkitkan PWM (Pulse With Modulation) yang fungsinya bisa mengatur tegangan output. Biasanya digunakan untuk mengatur kecepatan kipas atau mengatur terangnya cahaya lampu.
18. Pin AREF (Analog Reference), fungsi pin Arduino Uno yang satu ini untuk mengatur tegangan referensi eksternal yang biasanya berada di kisaran 0 sampai 5 volt.
19. Pin SDA (Serial Data), berfungsi untuk menghantarkan data dari modul I2C atau yang sejenisnya.
20. Pin SCL (Serial Clock), berfungsi untuk menghantarkan sinyal waktu (clock) dari modul I2C ke Arduino.

    Berikut merupakan tabel spesifikasi dari Arduino Uno :
