Tugas 7 UAS (Kelompok)

PEndeteksi benda logam di bandara

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar Teori

4. Percobaan

5. Gambar Rangkaian

6. Prinsip Kerja Rangkaian

7. Video Simulasi

8. Link Download

1. Tujuan  [back]

1. Memenuhi tugas UAS mata kuliah kimia dasar

2. Mengetahui proses pembuatan infrared sensor dan magnetic       reed  sensor menggunakan proteus

3. Dapat membuat simulasi rangkaian infrared sensor dan magnetic reed switch  sensor

4. Dapat menerapkan rangkaian sensor dalam kehidupan sehari-hari

2. Alat dan Bahan  [back]

Berikut komponen yang di gunakan :

1. Baterai 9 Volt atau Power Supply



        Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.

Baterai bertujuan untuk memberikan tenaga listrik ke rangkaian agar rangkaian dapat hidup dengan baik.

b. Bahan

 1. Relay

Spesifikasi :

- Trigger Voltage (Voltage across coil) : 5V DC

- Trigger Current (Nominal current) : 70mA

- Maximum AC load current: 10A @ 250/125V AC

- Maximum DC load current: 10A @ 30/28V DC

- Compact 5-pin configuration with plastic moulding

- Operating time: 10msec Release time: 5msec

- Maximum switching: 300 operating/minute (mechanically)

Konfigurasi Pin

- Coil End 1 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other        end to ground.

- Coil End 2 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other        end to ground.

- Common (COM) : Common is connected to one End of the Load that is to be controlled.

- Normally Close (NC) : The other end of the load is either connected to NO or NC. If connected to NC    the load remains connected before trigger.

- Normally Open (NO) : The other end of the load is either connected to NO or NC. If connected to NO    the load remains disconnected before trigger.

2. Transistor

Spesifikasi :

- Bi-Polar NPN Transistor

- DC Current Gain (hFE) is 800 maximum

- Continuous Collector current (IC) is 500mA

- Emitter Base Voltage (VBE) is 5V

- Base Current(IB) is 5mA maximum

- Available in To-92 Package

Konfigurasi Pin :

Pin 1 : Collector

Pin 2 : Base

Pin 3 : Emitter

3.  Infrared Sensor

Spesifikasi Sensor :

Fitur	Spesifikasi
Nama	Sensor Infrared Proximity
Tipe	Module Sensor
Banyak Pin	3 Pin
Tegangan Masukan	3-5 Volt
Konsumsi Arus	23 mA saat 3.0V dan 43 mA saat 5.0V
Jarak pembacaan	2 - 30 cm (diatur dengan potensiometer)
Keluaran Sensor	Digital LOW
Lampu LED indikator	Ada

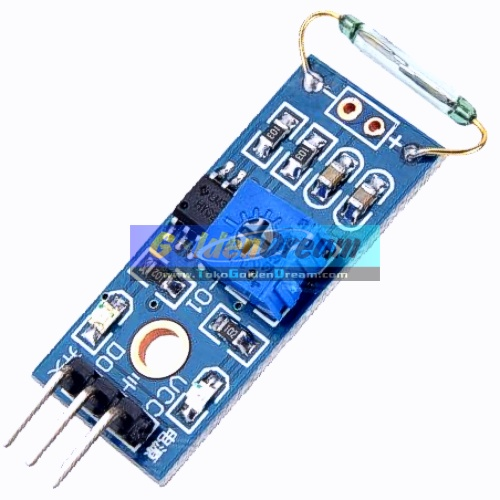

4. Magnetic Reed Switch Sensor

Spesifikasi: - Jenis reed : Normally Open - Tegangan kerja : 3.3-5v - Output : digital (0 dan 1) - Ukuran kecil : 3.2x1.4cm - Comparator : wide voltage LM393 - Lobang baut : tersedia Koneksi Pin: - Sensor : Arduino - GND : GND - VCC : +5v - DO : Digital Pin 3

5.Resistor



Spesifikasi :

- Resistance (Ohms) : 220 V

- Power (Watts) : 0,25 W, ¼ W

- Tolerance : ± 5%

- Packaging : Bulk

- Composition : Carbon Film

- Temperature Coefficient : 350ppm/°C

- Lead Free Status : Lead Free

- RoHS Status : RoHs Complient

6.Buzzer

Spesifikasi :

- Rated Voltage : 6V DC

- Operating Voltage : 4 to 8V DC

- Rated Current* : ≤30mA

- Sound Output at 10cm* : ≥85dB

- Resonant Frequency : 2300 ±300Hz

- Tone : Continuous

- Operating Temperature : -25°C to +80°C

- Storage Temperature : -30°C to +85°C

- Weight : 2g

Konfigurasi Pin :

Pin 1 : Positive

Pin 2 : Negative

7.Motor DC

Komponen Motot Listrik :

1. Stator Coil
2. Rotor Coil
3. Main Shaft
4. Brush
5. Bearing
6. Drive pulley
7. Motor Housing

8. LED

 Tegangan kerja / jatuh tegangan pada sebuah menurut warna yang dihasilkan:

1. Infra merah : 1,6 V
2. Merah : 1,8 V – 2,1 V
3. Oranye : 2,2 V
4. Kuning : 2,4 V
5. Hijau : 2,6 V
6. Biru : 3,0 V – 3,5 V
7. Putih : 3,0 – 3,6 V
8. Ultraviolet : 3,5 V

9. Dioda

       Dioda (diode) yaitu komponen elektronika aktif yang terbuat dari bahan semikonduktor dan punya fungsi buat menghantarkan arus listrik ke satu arah, tapi menghambat arus listrik dari arah sebaliknya.

3. Dasar Teori [back]

- BATERAI

simbol baterai

        Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

        Baterai dalam sistem PV mengalami berulang kali siklus pengisian dan pengosongan selama umur pakainya. Siklus hidup (cycle life) baterai adalah banyaknya pengisian dan pengosongan hingga kapasitas baterai turun (melemah) dan tersisa 80% dari kapasitas nominalnya. Pabrik baterai biasanya mencantumkan siklus hidup pada spesifikasi teknis baterai. Mencantumkan satu nilai siklus hidup (cycle life) sebenarnya terlalu menyederhanakan informasi, karena siklus hidup baterai juga tergantung pada suhu baterai.

        Dari grafik di atas, terlihat pada suhu operasional baterai yang lebih rendah, siklus hidup baterai lebih lama. Siklus hidup baterai juga tergantung dari DoD, artinya baterai yang dikosongkan hanya 50% dari kapasitasnya, berumur lebih lama jika dikosongkan hingga 80%, namun membuat sistem menjadi lebih mahal, karena membutuhkan kapasitas baterai lebih besar untuk mengakomodasi kebutuhan yang sama.

    Jika pada suhu operasional lebih rendah, umur baterai lebih lama,  namun ada efek negatif berkaitan dengan kapasitas baterai. Pada suhu  yang lebih rendah, kapasitas baterai menjadi lebih rendah. Hal ini disebabkan karena pada suhu yang lebih tinggi, reaksi kimia yang terjadi pada baterai bergerak lebih aktif/cepat, sehingga kapasitas baterai cenderung lebih tinggi.

    Terkadang, pada suhu yang lebih tinggi, kapasitas baterai justru dapat lebih besar dari angka nominalnya, meskipun pada suhu tinggi, elemen baterai terlalu aktif, juga berakibat buruk pada kesehatan baterai.

- RELAY



        Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Grafik

- TRANSISTOR

        Transistor adalah komponen semikonduktor yang memiliki berbagai macam fungsi seperti sebagai penguat, pengendali, penyearah, osilator, modulator dan lain sebagainya. Transistor merupakan salah satu komponen semikonduktor yang paling banyak ditemukan dalam rangkaian-rangkaian elektronika. Boleh dikatakan bahwa hampir semua perangkat elektronik menggunakan Transistor untuk berbagai kebutuhan dalam rangkaiannya.



    Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.

        Terminal transistor memerlukan tegangan DC tetap untuk beroperasi di daerah yang diinginkan dari kurva karakteristiknya. Ini dikenal sebagai biasing. Untuk aplikasi amplifikasi, transistor bias sehingga sebagian untuk semua kondisi input. Sinyal input pada basis diamplifikasi dan diambil pada emitor. BC548 digunakan dalam konfigurasi emitor umum untuk amplifier. Pembagi tegangan adalah mode bias yang umum digunakan. Untuk aplikasi switching, transistor bias sehingga tetap penuh jika ada sinyal di dasarnya. Dengan tidak adanya sinyal dasar, itu benar-benar mati.

        Dengan sebuah transistor tipikal, grafik arus kolektor versus arus basis akan terlihat sebagaimana berikut ini

        Terdapat sebuah hubungan linear (garis lurus) antara arus baris dengan arus kolektor. Dengan kata lain : Arus kolektor secara langsung berbanding lurus dengan arus basis.

- SENSOR INFRARED

    Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar dan fototransistor sebagai penerima cahaya infra merah. Led infrared sebagai pemancar cahaya infra merah merupakan singkatan dari Light Emitting Diode Infrared yang terbuat dari bahan Galium Arsenida (GaAs) dapat memancarkan cahaya infra merah dan radiasi panas saat diberi energi listrik. (M. Aksin. 2013) Proses pemancaran cahaya akibat adanya energi listrik yang diberikan terhadap suatu bahan disebut dengan sifat elektroluminesensi. (Sutrisno. 1987). Gambar led infrared dapat dilihat pada gambar



        Di sini kami mengetahui bahwa sinar infrared merupakan sinar yang tidak dapat di lihat. Panjang gelombangnya sendiri yaitu 700 nm dan 1 mm. Sehingga disini saya ingin membuktikan bahwa sinar infrared dapat dijadikan alat lacak atau biasa disebut sensor. dengan panjang gelombang dan frequensi yang diketahui, sensor infrared diharapkan mampu dijadikan sebagai alat pendeteksi benda yang dapat membuka sebuah pintu secara otomatis.

        Infrared atau yang lazim dikenal dengan infra merah merupakan sinar elektromagnetik yang memiliki panjang gelombang lebih dari cahaya yang terlihat, yakni antara 700 nm dan 1 mm. Sinar infrared adalah cahaya yang tidak terlihat atau tak tertangkap mata. Apabila dilihat dengan menggunakan spektroskop cahaya maka radiasi dari sinar infrared akan terlihat pada spektrum elektromagnet dengan panjang gelombang yang berada di atas panjang gelombang cahaya merah.

Dengan adanya panjang gelombang ini menyebabkan sinar infrared tidak tertangkap mata, tetapi radiasi dari panas yang ditimbulkan masih dapat terdeteksi.

Tabel

- MAGNETIC REED SWITCH SENSOR

        Sensor Magnet adalah Alat yang akan terpengaruh Medan Magnet dan akan memberikan perubahan kondisi pada keluaran, seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh adanya medan magnet disekitarnya.



    Sensor magnetic red switch merupakan sensor elektrik yang dioperasikan dengan memanfaatkan medan magnet sebagai pengubah kondisinya. Atau secara ringkas disebut sensor magnet karena akan aktif jika terkena lempengan magnet.

- Medan Magnet

    Dalam ilmu fisika, sebuah medan magnet adalah suatu medan yang terbentu diakibatkan oleh adanya pergerakan arus listrik yang menyebabkan munculnya gaya di muatan listrik yang bergerak lainnya. Medan magnet adalah muatan yang besifat muatan vector. Pada sebuah medan magnet , maka sebuah gaya akan diberikan pada partikel-partikel electron bergerak yang dekat dengannya. Sehingga menyebabkan kekuatan medan agnet berbeda-beda tergantung pada lokasi (jarak).

    Medan magnet terurai menjadi dua symbol menurut kaidah “International systems of units”. Yakni B dan H. Dalam pemakaiannya B menggunakan satuan tesla atau newton sebagai satuan, sementara H menggunakan ampere/meter. Cara kerja medan magnet dapat diuraikan sebagai berikut:

    Berdasarkan gambar diatas dapat dilihat bahwa, medan magnet menggunakan prinsip tangan kanan untuk menentukan hubungan antara arah arus(I), besaran medan (B) dan jarak (P). Semakin jauh jarak terhadap kawat maka akan semakin kecil besar medannya.

    Berdasarkan rumusan matematik biot savart, maka untuk menghitung besaran medan magnet digunakan

B=µ0.I.N/2π.a

Dimana:

B      : Medan magnet (T)

Π0    : Permeabilitas ruang hampa

N      :Jumlah lilitan (n)

I        : Arus Listrik (A)



-Medan magnet solenoid

Sesuai judul yakni sensor medan magnet solenoid, maka akan

dijelaskan mengenai solenoid itu sendiri.

    Sebuah kawat dibentuk seperti spiral yang selanjutnya disebut kumparan , apabila dialiri arus listrik maka akan berfungsi seperti magnet batang. Kumparan ini disebut dengan

Solenida.Besarnya medan magnet disumbu pusat (titik O) Solenoida dapat dihitung:

B=µ0.I.N/L

Dimana:

B   : Besar  medan magnet (T)

µ0 : Permeabilitas

I    : Besar arus yang mengalir (A)

N   :Banyak lilitan (n)

L    :Panjang Solenoida (M)

- RESISTOR

            Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom

            Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan  arus yang melewatinya



Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)

Resistor di pasaran

- BUZZER

        Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.

- MOTOR



     Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo. Motor listrik dapat ditemukan pada peralatan rumah tangga seperti kipas angin, mesin cuci, pompa air dan penyedot debu

- LED

 Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Tabel. Warna dan Material LED

	Warna	Panjanggelombang [nm]	Material semikonduktor
	Infrared	λ > 760	Gallium arsenide (GaAs)Aluminium gallium arsenide (AlGaAs)
	Red	610 < λ < 760	Aluminium gallium arsenide (AlGaAs)Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)
	Orange	590 < λ < 610	Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)
	Yellow	570 < λ < 590	Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)
	Green	500 < λ < 570	Indium gallium nitride (InGaN) / Gallium(III) nitride (GaN)Gallium(III) phosphide (GaP)Aluminium gallium indium phosphide (AlGaInP)Aluminium gallium phosphide (AlGaP)
	Blue	450 < λ < 500	Zinc selenide (ZnSe)Indium gallium nitride (InGaN)
	Violet	400 < λ < 450	Indium gallium nitride (InGaN)
	Purple	multiple types	Dual blue/red LEDs, blue with red phosphor, or white with purple plastic
	Ultraviolet	λ < 400	Diamond (235 nm) Boron nitride (215 nm) Aluminium nitride (AlN) (210 nm) Aluminium gallium nitride (AlGaN)Aluminium gallium indium nitride (AlGaInN) – (down to 210 nm)
	Pink	multiple types	Blue with one or two phosphor layers: yellow with red, orange or pink phosphor added afterwards, or white with pink pigment or dye.
	White	Broad spectrum	Blue/UV diode with yellow phosphor

4. Percobaan [back]

a. Prosedur Percobaan

1. Susunlah setiap komponen sesuai dengan gambar yang ada dibawah ini

    2. Sambungkan setiap komponen seperti pada gambar dibawah ni

    3. Jalankan simulasi rangkaian di aplikasi proteus

b. Gambar Rangkaian  [back]

1. Ketika kedua sensor tidak mendeteksi barang adanya barang bermedan             magnet

    2. Ketika sensor infrared mendeteksi adanya barang tidak bermedan magnet         yang datang

    3. Ketika kedua sensor mendeteksi adanya barang bermedan magnet

c.Prinsip Kerja Rangkaian  [back]

    1.       Saat kedua sensor tidak mendeteksi adanya barang yang mengandung medan magnet

Saat sensor infrared tidak mendeteksi adanya barang yang datang (berlogika 0), maka tidak ada arus yang mengalir ke base transistor sehingga transistor off. Akibatnya tidak ada arus yang mengalir dari power suplai ke kolektor transistor, terus ke emitor transistor terus ke resistor terus led dan ground sehingga led tidak menyala.

   2.       Saat sensor infrared mendeteksi adanya barang yang datang dan sensor medan magnet mendeteksi adanya medan magnet yang kuat pada barang

Saat sensor infrared berlogika 1, maka output sensor akan menghasilkan tegangan. Tegangan tersebut diumpankan ke resistor, lalu ke kaki base transistor sehingga transistor menyala. Akibatnya ada arus yang mengalir dari power suplay ke kaki kolektor transistor terus ke kaki emitor transistor terus ke resistor terus ke led lalu ke ground sehingga led menyala.

Saat sensor medan magnet berlogika 1, maka output sensor akan menghasilkan tegangan. Tegangan tersebut diumpankan ke resistor lalu ke kaki base transistor. Hal ini membuat transistor bersifat on sehingga ada arus yang mengalir dari power suplay ke relay, terus ke kaki kolektor transistor lalu ke kaki emitro transistor terus ke ground. Akibatnya switch pada relay berpindah ke kiri yang membuat ekskalator barang (motor) mati dan buzzer berbunyi.

d. Video Simulasi  [back]

e. Link download [back]

1. Download Datasheet Infrared Sensor Di Sini

2. Download Datasheet Magnetic Reed Switch Sensor Di Sini

3. Download File Rangkaian Di Sini

4. Download Video Simulasi Di Sini

5. Download Library Infrared Sensor Di Sini

6. Download Library Magnetic Reed Switch Sensor Di Sini

7. Download File HTML Di Sini
