Percobaan 2 Kondisi 5

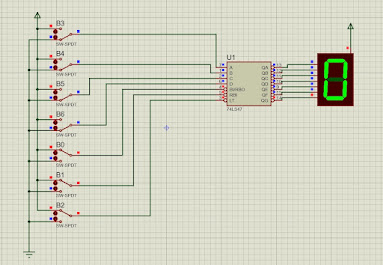

Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakn IC 4056
dan seven segment common anoda
2. Rangkaian Simulasi [Kembali]
3. Video [Kembali]
4. Prinsip Kerja [Kembali]
Rangkain ini merupakan rangkain seven segment common anoda dengan menggunakan IC 74LS47. Rangkaian ini merupakan rangkaian BCD Decoder. Dimana, akan mengubah data binary menjadi data decimal. Masing-masing switch dihubungkan pada pin input, dan pin output dihubungkan pada kaki seven segment.
Pin A, B, C, D merupakan kaki input dimana dia akan bekerja pada aktif high. Sedangkan Pin BI/RBO, RBI, dan LT akan bekerja pada aktif high. Pin BI/RBO merupakan sumber daya dari seven segmen, pin RBI diabaikan pada proses pencacahan angka seven segment terhadap pengaruh IC decoder karena kinerja diambil alih oleh input BI/RBO, dan pin LT berguna untuk mencek lampu (mengaktifkan semua led) pada seven segment.
Apabila rangkain sudah dijalankan, maka seven segment nantinya akan menampilkan karakter berupa angka/huruf sesuai dengan logika input pada pin A,B,C,D yang diberikan.
5. Link Download [Kembali]
Download Video Percobaan Di Sini
Download Ragkaian Percobaan Di Sini
Download Datasheet IC 74LS47 Di Sini
Download Datasheet 7-Segmen DI Sini
Download HTML Di Sini
